Опорные конструкции системы пассивной защиты (ОКСПЗ)

«Барьер-2»; «Барьер-2.5»; «Барьер-3»; «Барьер-3.1»; «Барьер-4.6» производства АО «Опытный завод Гидромонтаж» представляют собой высотную тросовую систему, предназначенную для защиты производственного объекта от атак беспилотных летательных аппаратов. Уровень ответственности объекта и ОКСПЗ — повышенный (КС-3).

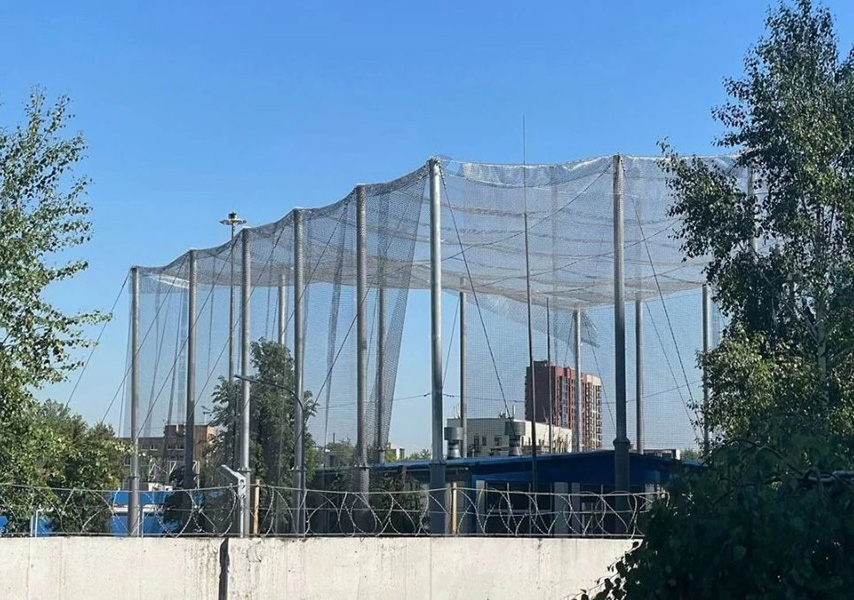

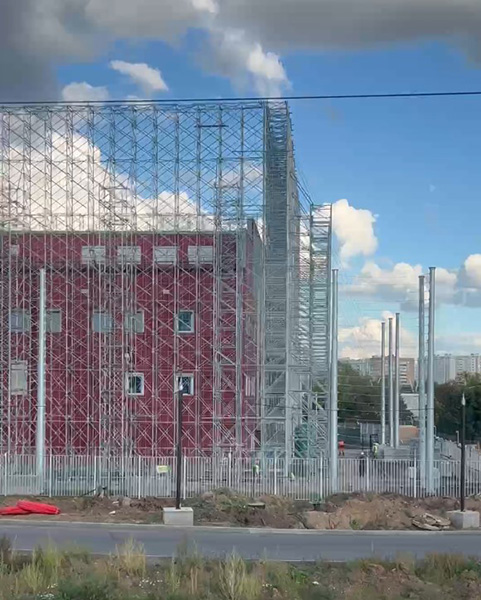

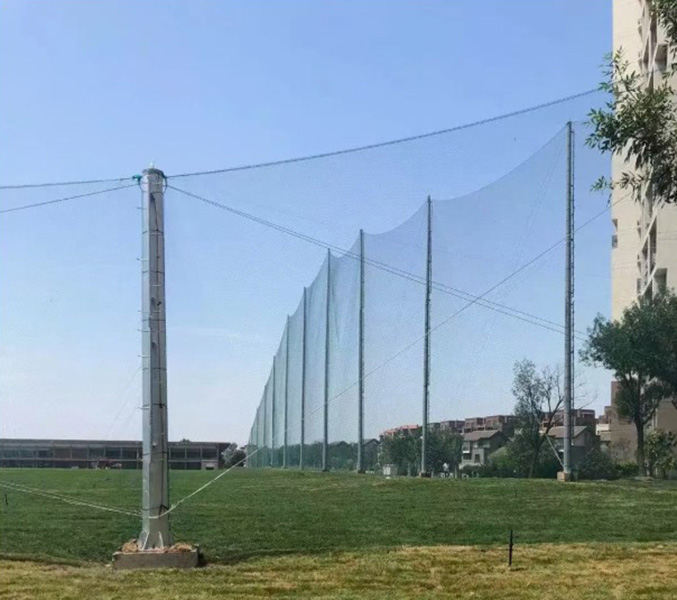

Опорные конструкции системы пассивной защиты выполняются в виде высотной тросовой защиты, работающей по принципу сетчатого экрана («клетки Фарадея»). Система охватывает защищаемые объекты сверху и с боков, создавая непрерывный барьер на пути беспилотного аппарата. Тросовая система представляет собой пространственную конструкцию из стальных канатов, состоящую из двух уровней. Несущие (лидер) тросы (диаметром до 20 мм для ОКСПЗ Барьер-4.6) прокладываются по вершинам стоек, образуя силовой каркас.

Стойки заглубляются в грунт с помощью фундамента на фланцевом соединении, что обеспечивает:

• устойчивость при высоких ветровых нагрузках (система работает как «парус»);
• сопротивление при обледенении тросов в зимний период;
• надёжное анкерование для восприятия импульсных нагрузок от удара БПЛА.
• Стойки устанавливаются по периметру защищаемой площадки, образуя замкнутый контур. Количество стоек и шаг между ними (допустимый шаг 30-45м) определяются расчётом исходя из ветровых нагрузок и особых нагрузок от падения БПЛА.

Тросовая система представляет собой пространственную конструкцию из стальных канатов, состоящую из двух уровней.Несущие (лидер)  тросы (диаметром до 20 мм) прокладываются по вершинам стоек, образуя силовой каркас. Они выполняют две функции:

• воспринимают основные нагрузки от натяжения защитных тросов и ветровые воздействия;
• служат токоотводами в системе молниезащиты (совмещённая функция).
• защитные тросы (диаметром 8 мм) натягиваются в двух направлениях:
• над зданиями — cетка двойного кручения «Ловчий» ДО 500-500 (ЛК-ОЦ-5,6)-С80-2,7 Ц 4,0х50,0 или антидроновая стальная сета ЗГК-ПАНЦИРЬ-ХАРДКОР-4х50-С80-2,7-ТУ-500-6-Ц  (крепления осуществляется к стальным канатам с помощью карабинов и зажимов через каждые 150 мм, формируя горизонтальную сетку для перехвата БПЛА, атакующих сверху. Частый шаг гарантирует перехват разряда даже при его отклонении от вертикали;
• по фасадам (между стойками) — рядами с шагом 0,5 метра, образуя вертикальный защитный экран для предотвращения боковых атак. Полуметровый шаг гарантирует, что дрон не проскользнёт между тросами даже при боковой атаке. Дополнительно устанавливается сетка двойного кручения «Ловчий» ДО 500-500 (ЛК-ОЦ-5,6)-С80-2,7 Ц 4,0х50,0 или антидроновая стальная сета ЗГК-ПАНЦИРЬ-ХАРДКОР-4х50-С80-2,7-ТУ-500-6-Ц.

1

ДЕКОРАТИВНАЯ ОПОРА «ДЕЛЬФИНЫ» (г. Сочи)

ОАО «Гидромонтаж» принял участие в разработке специализированной дизайнерской двухцепной анкерно-угловой опоры 110 кВ индивидуального проектирования «Дельфины».

Опора свободностоящая, двухстоечная с двумя перемычками по высоте, сложной формы в виде двух «дельфинов» и эмблемой «РОССЕТИ» сверху в виде круга, стальная, двухцепная, решетчатая.

• Масса 110 тонн.

• Размер базы опоры в основании 11,0х18,0 м.

• Опора имеет 3 яруса для подвески проводов.

• Высота опоры 49,6 м. Высота от низа опоры до нижней точки крепления проводов ≈ 24,0м; расстояние между креплениями проводов по высоте 7,5м.

• Расстояние от оси опоры до центра крепления проводов ≈ 5,1 м.

1

САМЫЕ ВЫСОКИЕ ДЕКОРАТИВНЫЕ ОПОРЫ «ЯКОРЬ»

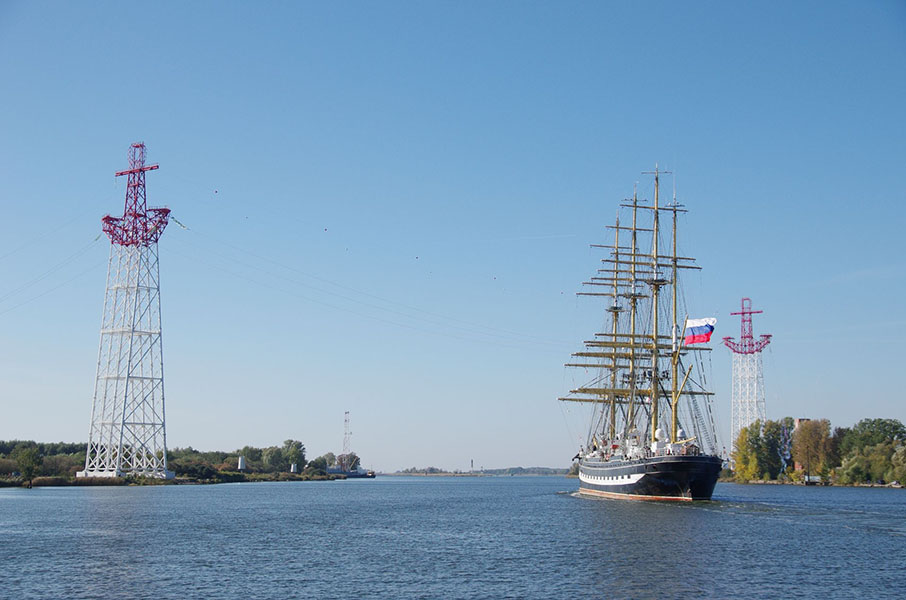

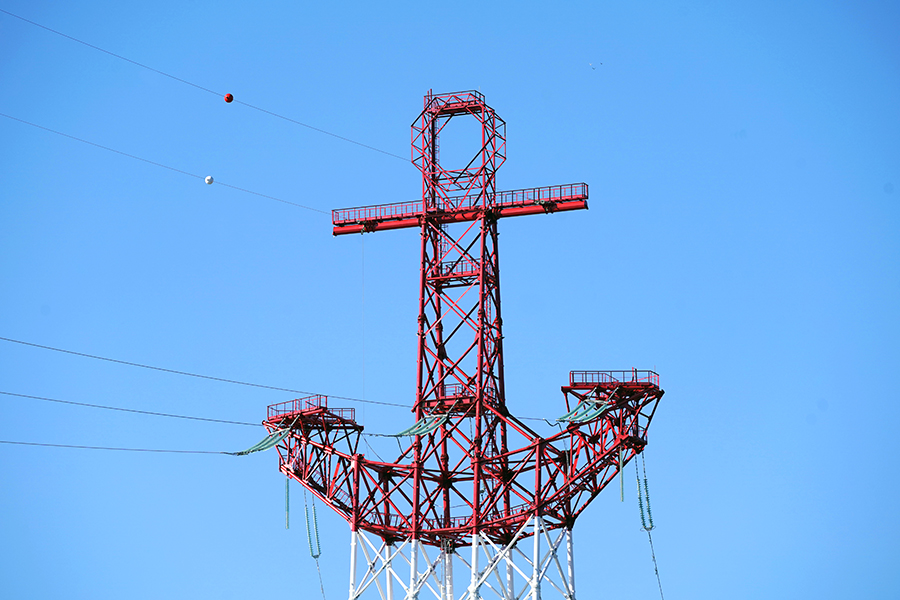

АО «Опытный завод Гидромонтаж» совместно с АО «Янтарьэнерго» возвели две самые высокие в стране (более 110 метров высотой и весом одна тысяча тонн), стилизованных в виде якорей, опоры линии электропередачи (ЛЭП) под Калининградом. Линия выполняет не только декоративную функцию, но и соединяет новую станцию с подстанцией 330 киловольт «Северная».

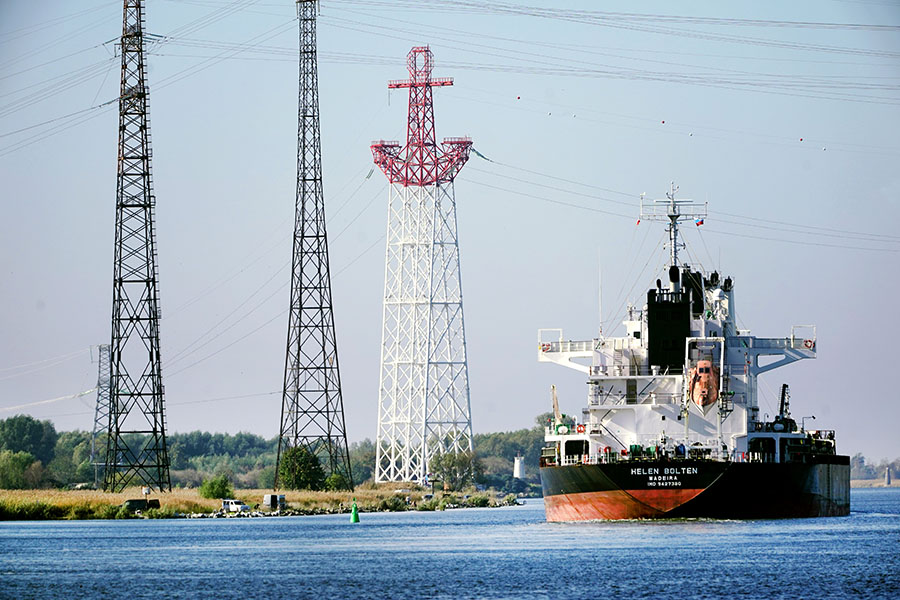

Якоря находятся на двух берегах реки Преголя в районе судостроительного завода «Янтарь» и являются необычным туристическим символом района. Размеры якорей поражают: их ширина 16,5 метров. Также они выдерживают ветер до 36 м/с и устойчивы к минусовым и плюсовым температурам. На якорях предусмотрено сигнальное освещение для водного транспорта. К тому же, такая иллюминация будет эффектно смотрется ночью.

Между опорами будут проходить габаритные четырехмачтовые парусные суда «Седов» и «Крузенштерн». На видео съемочная группа калининградских «Вестей» первая поучаствовала в презентации на паруснике «Крузенштерн».

1

опорА линии электропередачи в виде снежного барса К ОЛИМПИАДЕ 2014 В СОЧИ

В олимпийском Сочи установлена опора линии электропередачи в виде снежного барса. Опора ЛЭП произведена АО «Опытный завод «Гидромонтаж». Барс является одним из символов Олимпиады-2014.

Необычная опора установлена у дороги на Красную Поляну и представляет из себя 30-метровую пространственную конструкцию, интег­рированную в действующую линию 110кВ ОАО «Кубаньэнерго». Опора выполняет анкерно-угловую функцию.

Силами проектно-конструкторского бюро ОАО «Опытный завод» Гидромонтаж» разработана конструкторская документация данной опоры. Совместно с инженерным центром ОРГРЭС опора испытана на расчетные нагрузки на полигоне в г. Хотьково.

Строительство данного объекта осуществлялось давним партнером компании ЗАО «Сетьстрой», декоративная окраска опоры произведена ООО «СевЗапРегионСтрой».
